Une prise électrique pour tableau, appelée prise modulaire, est un module qui se clipse directement sur le rail DIN du coffret électrique. Elle permet d’alimenter un appareil depuis le tableau lui-même, sans tirer de câble vers une prise murale classique. Box internet, routeur, serveur NAS, programmateur : ces équipements trouvent leur place au plus près du coffret de communication, à condition que la prise modulaire soit correctement raccordée et protégée.
Prise modulaire sur rail DIN : fonctionnement et encombrement
La prise modulaire occupe généralement deux à trois modules de largeur sur un rail DIN standard. Elle se monte exactement comme un disjoncteur : un clip la fixe sur le rail, et le raccordement se fait par le haut (arrivée) et par le bas (départ vers la terre).
A lire en complément : Dimension IPN : tableau pratique des charges admissibles
La face avant présente une prise 2P+T classique (type E/F en France), parfois avec un volet de protection. Certains modèles intègrent un voyant lumineux qui signale la présence de tension.
Un point souvent négligé : la prise modulaire ne remplace pas une prise murale pour des appareils gourmands. Elle est conçue pour des équipements à faible consommation, rarement au-delà de quelques centaines de watts. Brancher un radiateur ou un aspirateur dessus serait une aberration technique et un risque d’échauffement.
A lire également : Comment bien choisir sa peinture RAL colour 9006 en ligne ?
Protection obligatoire : quel disjoncteur pour une prise de tableau
Toute prise modulaire doit être protégée par un disjoncteur dédié, raccordé en aval d’un interrupteur différentiel. La section de câble et le calibre du disjoncteur dépendent de l’usage prévu.
Pour une prise modulaire alimentant une box internet ou un petit appareil réseau, un disjoncteur de 16 A avec du fil en 2,5 mm² constitue la configuration standard. Le circuit doit être rattaché à une rangée disposant d’un interrupteur différentiel 30 mA de type A ou AC selon les autres circuits de la rangée.
Erreur fréquente : raccorder la prise en dérivation
Sur les forums de bricolage, on voit régulièrement des montages où la prise modulaire est piquée en dérivation sur un circuit existant, sans disjoncteur propre. Ce raccordement viole la norme NF C 15-100 et crée un circuit non protégé individuellement. En cas de court-circuit sur l’appareil branché, le disjoncteur partagé saute et coupe aussi les autres équipements du circuit.
La bonne pratique : un disjoncteur par prise modulaire, câblé sous un différentiel existant. Si la rangée est pleine, il faut envisager d’ajouter un peigne ou de réorganiser le tableau.

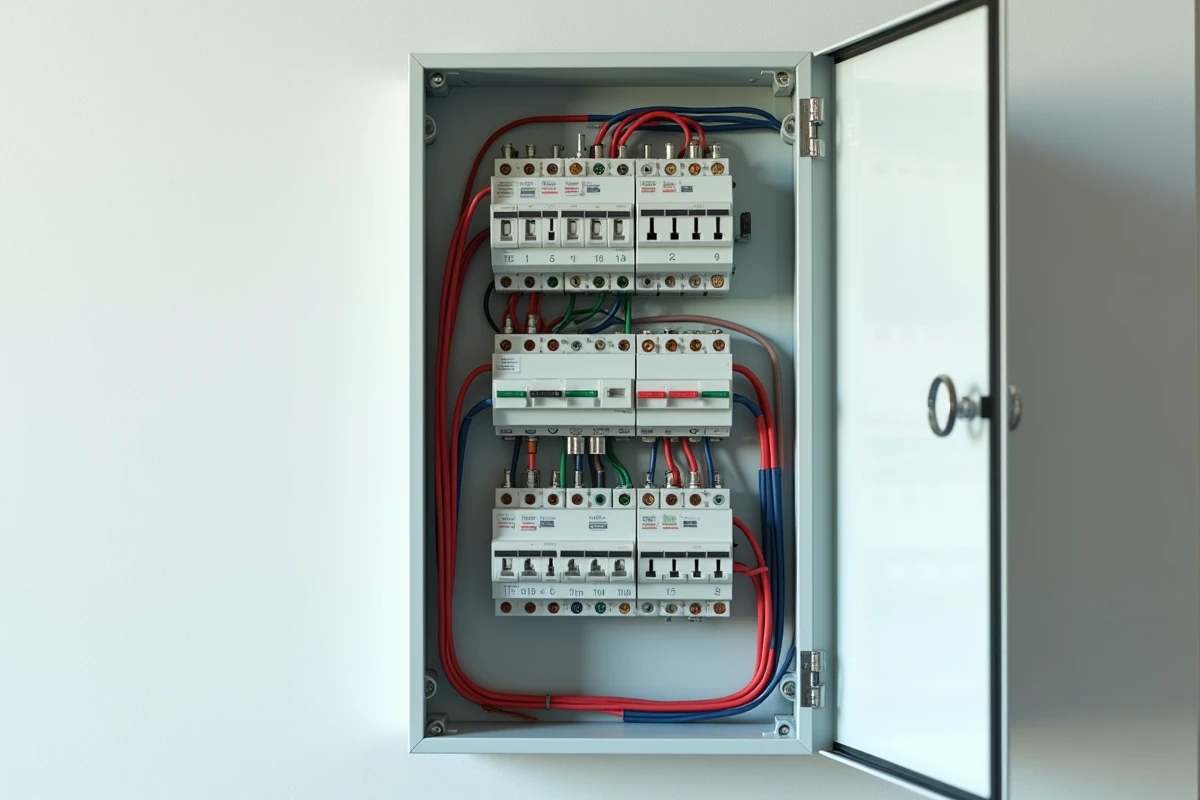

Réserve de modules et évolutivité du coffret électrique
Ajouter une prise modulaire suppose qu’il reste de la place dans le tableau. Deux à trois modules libres suffisent pour la prise, mais il faut aussi compter le disjoncteur dédié, soit un module supplémentaire. Au total, trois à quatre modules sont nécessaires.
Les retours de terrain convergent sur un constat : un tableau rempli à ras bord dès l’installation bloque toute évolution future. Borne de recharge pour véhicule électrique, pompe à chaleur, panneaux solaires en autoconsommation : ces usages se multiplient et chacun mobilise plusieurs modules. Prévoir une réserve d’au moins une demi-rangée libre à l’installation évite de devoir changer de coffret quelques années plus tard.
- Vérifier le nombre de modules libres avant d’acheter la prise modulaire (compter prise + disjoncteur dédié)
- Privilégier un coffret avec au moins une rangée de réserve si le tableau actuel est saturé
- Anticiper les besoins futurs (recharge véhicule, domotique, production solaire) pour dimensionner le coffret correctement dès le départ
Implantation et accessibilité du tableau électrique
La norme impose que le tableau reste facilement accessible, installé dans un endroit sec, ventilé et dégagé. La hauteur réglementaire des manettes de commande se situe entre 0,90 m et 1,80 m selon les configurations. Ajouter une prise modulaire ne change rien à cette obligation, mais elle implique que l’appareil branché (box, routeur) ne gêne pas l’accès aux autres modules.
En pratique, un câble de box qui pendouille devant les disjoncteurs complique les interventions d’urgence. Fixer l’appareil sur le côté du coffret ou à l’intérieur de la gaine technique de logement (GTL) avec des attaches propres maintient un accès dégagé à toutes les commandes.
Proximité avec le coffret de communication
Le coffret de communication (grade 1, 2 ou 3) se trouve souvent à côté du tableau électrique, dans la GTL. La prise modulaire prend tout son sens dans cette configuration : elle alimente directement la box ou le switch réseau sans rallonge ni multiprise. Le câblage reste court, propre, et le signal n’est pas perturbé par une ligne électrique trop longue.
Prise modulaire : critères de choix concrets
Toutes les prises modulaires ne se valent pas. Quelques critères permettent de faire un choix adapté sans surpayer.
- Largeur en modules : deux ou trois selon le modèle. Vérifier la place disponible sur le rail DIN avant achat
- Présence d’un volet de protection : utile si le tableau est accessible aux enfants ou dans un local technique ouvert
- Compatibilité avec la marque du coffret : les grandes marques (Legrand, Hager, Schneider) proposent des prises modulaires assorties à leurs gammes, mais tout module aux normes se clipse sur un rail DIN standard
- Courant assigné : la plupart sont prévues pour 16 A, ce qui convient aux usages courants (réseau, domotique, éclairage de secours)
La compatibilité mécanique avec le rail DIN est rarement un problème, car le standard est universel. Le choix se fait surtout sur la largeur et les finitions.
La prise modulaire reste un composant simple, mais son installation correcte, avec disjoncteur dédié et différentiel en amont, conditionne la sécurité de tout ce qui y sera branché. Vérifier la place disponible dans le coffret avant l’achat reste le premier réflexe à avoir : sans modules libres, la question du choix de la prise ne se pose même pas.
