Un radiateur en fonte de récupération, c’est souvent plus de cent kilos en eau sur un mur qui n’a jamais été prévu pour ça. Avant de parler puissance ou inertie, la charge réelle du radiateur fonte conditionne le type de fixation, le choix entre suspension murale et report au sol, et parfois la faisabilité même de la pose.
Report de charge au sol ou suspension murale : le vrai arbitrage technique
Un radiateur en fonte ne devrait jamais être intégralement suspendu à un mur. Depuis 2024-2025, les guides techniques de rénovation convergent vers une règle claire : la fixation murale ne sert qu’au maintien latéral, pas au support de la charge verticale. Le poids total (fonte + eau) repose sur des pieds ou des appuis au sol, les consoles murales assurant uniquement la stabilité anti-basculement.
A lire en complément : Faut-il se fier à artisanat FAQ tout savoir pour vos travaux pour tout gérer en ligne ?
Cette approche change la nature du problème. Sur un mur porteur en pierre ou en parpaing plein, une suspension totale reste mécaniquement possible pour un radiateur de taille modeste. En revanche, sur cloison en plaques de plâtre, en briques creuses ou en carreaux de plâtre, la question ne se pose même pas : sans report au sol, la fixation finira par arracher.
Nous recommandons de traiter systématiquement le radiateur fonte comme une charge posée au sol avec guidage mural, quel que soit le support. Cela simplifie le dimensionnement des chevilles, réduit les contraintes sur le mur et supprime le risque d’arrachement progressif sous l’effet des cycles thermiques (dilatation/contraction).
A voir aussi : Pied pour radiateur fonte pas cher : les critères à vérifier avant d'acheter
Coefficient de sécurité sur la charge totale du radiateur fonte
La plupart des contenus disponibles se limitent à donner un poids par élément de fonte. C’est insuffisant pour dimensionner une fixation. Le poids pertinent est toujours le poids en eau, pas le poids à vide. Un élément de fonte à quatre colonnes peut contenir un volume d’eau significatif qui alourdit l’ensemble de plusieurs dizaines de kilos sur un radiateur complet.
Les guides techniques publiés depuis 2024 recommandent d’appliquer un coefficient de sécurité sur la charge totale (fonte + eau) pour dimensionner les fixations. Ce coefficient couvre les variations de pression dans le circuit, les à-coups hydrauliques au démarrage de la chaudière et la marge d’erreur sur le poids réel de la fonte (les cotes fabricant datent parfois de plusieurs décennies et ne correspondent plus aux éléments effectivement en place).
Ce que ce coefficient change en pratique
Avec un coefficient de sécurité appliqué à la charge totale, on ne dimensionne plus les chevilles et consoles pour le poids théorique du radiateur, mais pour une charge majorée. Sur un mur en parpaing creux, cela signifie passer de chevilles à expansion standard à des chevilles chimiques ou à des tiges filetées scellées.
Sur du placo, la conclusion est plus tranchée : aucune cheville pour plaque de plâtre ne supporte un radiateur fonte en suspension. Même les modèles à bascule type Molly, donnés pour des charges unitaires apparemment confortables, ne tiennent pas dans la durée face aux contraintes thermiques et vibratoires d’un circuit de chauffage.
Nature du mur et choix des chevilles : ce qui change vraiment la tenue
Le type de mur conditionne tout. Voici les cas courants en rénovation et la fixation adaptée pour le maintien latéral (en complément de pieds au sol) :

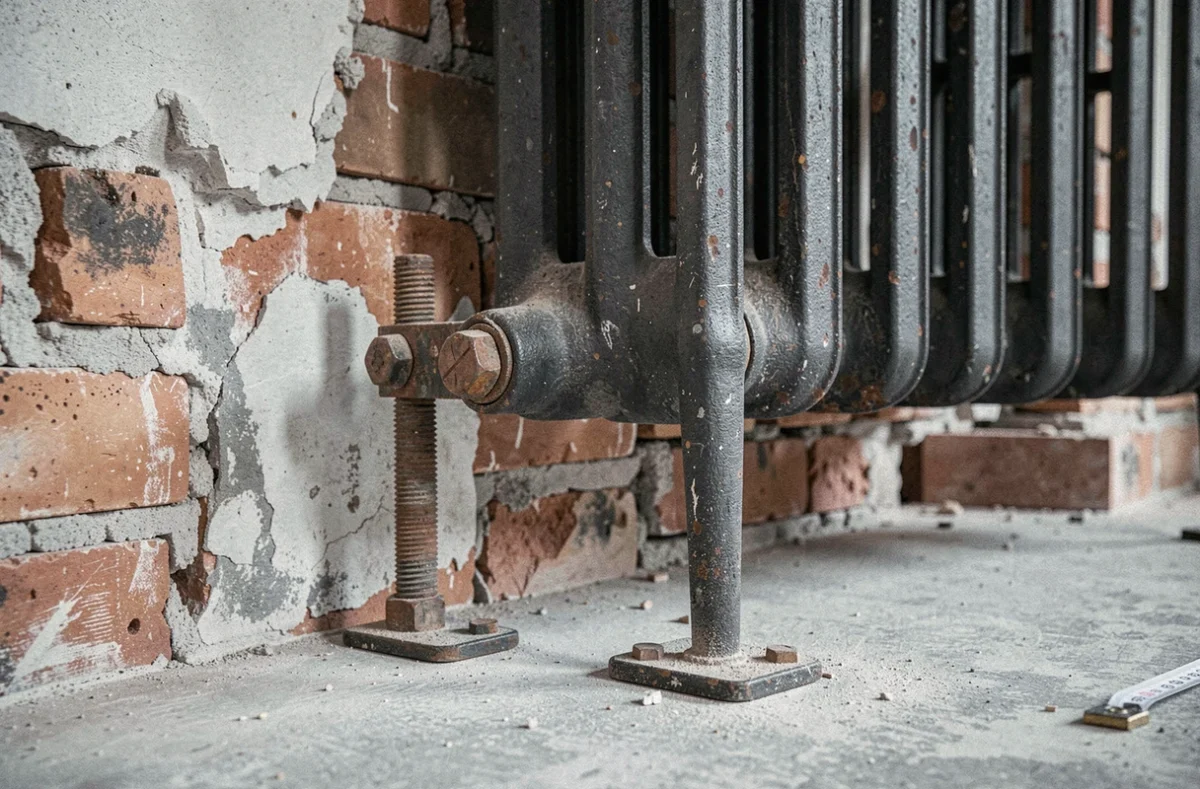

- Mur porteur en pierre, béton plein ou parpaing plein : consoles à vis avec chevilles à expansion classiques. La résistance à l’arrachement est largement suffisante pour le maintien anti-basculement.
- Parpaing creux ou brique creuse : chevilles chimiques (scellement par résine) avec tige filetée. Les chevilles mécaniques à expansion sont proscrites, elles éclatent les alvéoles du parpaing sous charge.
- Cloison en plaques de plâtre (placo) sur ossature métallique : repérer les montants métalliques et fixer dans le montant, ou traverser le placo pour atteindre le mur porteur derrière. Fixer uniquement dans le placo est à exclure pour un radiateur fonte, même en simple maintien.
- Cloison en carreaux de plâtre pleins : consoles avec chevilles à frapper longues, en vérifiant l’épaisseur réelle du carreau. Les carreaux alvéolés sont traités comme du creux.
Le piège fréquent : confondre charge admissible par cheville et charge admissible par fixation
Une cheville affiche une résistance à l’arrachement qui vaut pour un effort axial, en laboratoire, dans un matériau de référence. Sur chantier, l’effort n’est pas seulement axial : un radiateur exerce un moment de basculement (bras de levier entre le mur et le centre de gravité du radiateur). Les consoles hautes travaillent en traction, les consoles basses en compression.
C’est pourquoi le nombre de points de fixation et leur écartement vertical comptent autant que le type de cheville. Deux consoles espacées de quelques centimètres sur un même rail ne valent pas deux consoles séparées par la hauteur du radiateur.
Radiateur fonte sur plancher ancien : vérifier la portance du sol
Le report au sol ne règle le problème mural que pour en créer un autre : la portance du plancher. Un radiateur fonte de grande taille en eau peut représenter une charge concentrée sur une surface au sol très réduite, parfois deux pieds espacés de moins d’un mètre.
Sur un plancher bois ancien (solives, lambourdes), nous vérifions systématiquement trois points :
- L’entraxe et la section des solives sous le radiateur. Un radiateur lourd doit reposer au-dessus d’une solive, pas entre deux.
- L’état du bois : solive vermoulue, attaquée par l’humidité ou sous-dimensionnée d’origine. En cas de doute, un étaiement temporaire permet de tester la déformation sous charge.
- La répartition de la charge : une plaque de répartition (acier ou contreplaqué épais) sous les pieds du radiateur évite de concentrer la masse sur deux points, ce qui protège aussi un carrelage fragile.
Sur une dalle béton, la portance n’est quasiment jamais un problème. Sur un plancher mixte (chape légère sur hourdis), la prudence s’impose si le radiateur dépasse un certain seuil de masse, et il vaut mieux faire vérifier la capacité portante locale.
Le poids d’un radiateur en fonte n’est pas qu’une donnée catalogue. C’est une contrainte structurelle qui engage le mur, le sol et les fixations. Traiter le radiateur comme une charge posée au sol avec guidage mural, appliquer un coefficient de sécurité sur la masse en eau et adapter les chevilles à la nature réelle du support : ces trois vérifications couvrent la majorité des situations rencontrées en rénovation.
